高壓電纜是電力電纜的一種，是指用于傳輸10KV以上的電力電纜，多應用于電力傳輸?shù)闹鞲傻馈τ?span>35KV以下的電纜，載流量還是和一般的電纜一樣計算。對于35KV及以上的電纜，應該按照經濟電流密度來進行計算載流量。接下來線纜招聘網小編就為大家介紹一下高壓電纜載流量對照表、計算公式及影響條件。

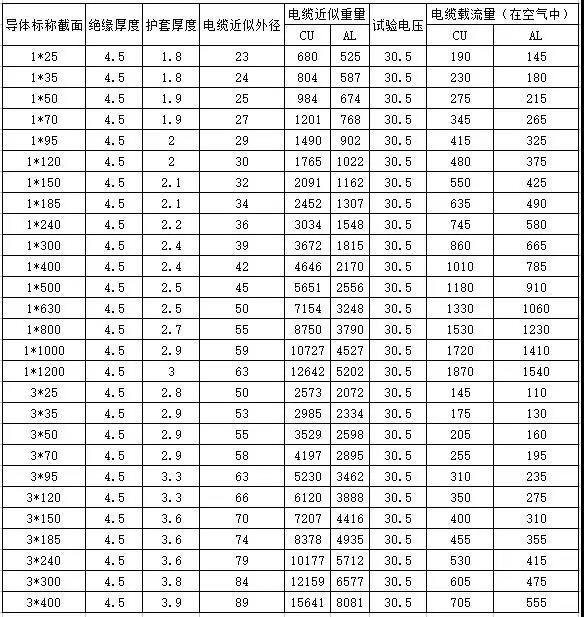

高壓電纜載流量對照表(以10KV高壓電纜為例)
YJV、YJLV-8.7/10KV、8.7/15KV交聯電力電纜
高壓電纜載流量計算公式
對于35KV及以上的電纜，在理論上講，高壓電纜載流量計算公式：
最大載流量(J)=電纜斷面積(A：mm2)×經濟電流密度(J:A/mm2)

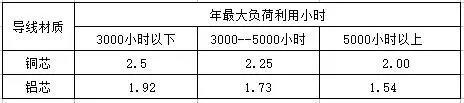

電纜經濟電流密度表：
經濟電流密度的單位是：安/平方毫米
高壓電纜載流量影響條件
以上公式為理想的條件下，高壓電纜載流量的計算，對于實際使用中，電纜系統運行環境及運行參數對導體截面選擇有非常大的影響，相同導體截面的電纜在不同環境和運行條件下，其載流量差別非常大。下面將逐個分析影響電纜載流量的各種因素。
1、電纜的埋設深度
為了保護埋設于地下的電纜，減少或者避免外力對其影響，一般電纜線路均要保證一定埋深。但是隨著埋深加大，電纜散熱條件也隨之變差，在允許最高運行溫度相同的條件下，電纜載流量也隨埋深加大而變小。
2、多回路電纜的互熱效應
當電纜多回路以密集形式敷設時，由于互熱效應將使多回路電纜之間散熱條件變差，所以載流量也相應地減少。
3、同回電纜相間距的影響
與多回電纜間互熱效應類似，同回電纜相間也存在互熱效應。
4、電纜系統周圍土壤溫度
電纜截面選擇也就是確定電纜允許電流，而允許電流是由芯線允許溫度決定的。芯線溫度不但與電流有關，也取決于周圍媒介溫度與熱阻。故埋地電纜周圍土壤溫度對載流量有較大影響。
5、土壤熱阻系數
在初步評估電纜載流量時，如土壤沒有非正常地干燥或與熱性。
通常對于較大規模的電纜系統，要求在設計前進行線路勘察時，作較詳細測量，確認線路沿線土壤熱阻系數。另外也應考慮到土壤熱阻系數隨季節變化。
6、其他相關數據
若電纜不是直埋敷設而是敷設在導管中，再埋設在地下，則除了需要收集以上的運行和環境數據外，還需導管的熱阻系數，其也是影響電纜載流量的重要數據。
以上內容就是線纜招聘網小編為大家介紹的關于高壓電纜載流量對照表、計算公式及影響條件的相關內容。電纜對我們的日常生活有著至關重要的作用，建議正確考慮電纜的載流量(尤其是高壓電纜)最好查手冊和制造商提供為好。
