一、電力電纜線路的特性
（一）電力電纜線路的優勢
①不占有地面上室內空間；②供電系統可信性高；③產生安全事故的概率小；④接觸電阻很大，無功功率輸出大；⑤運作維護保養勞動量小，并節約運作花費。
二、電力電纜構造和型號規格

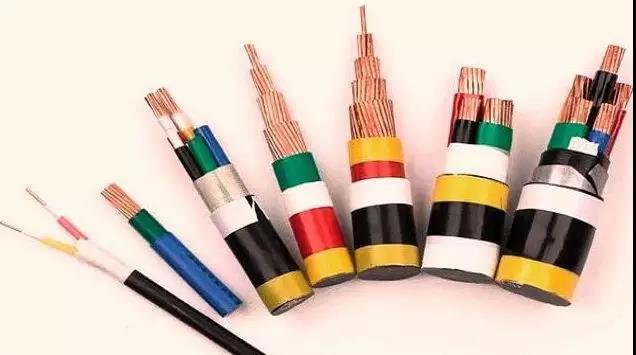

（一）電力電纜的構造
①線銅芯電纜芯是電纜的導電性一部分，用于運輸電磁能。②電纜護套電纜護套是將線芯與山河及其不一樣相的線芯間在電氣設備上相互防護，確保電磁能運輸。③屏蔽掉層內屏蔽掉層或電導體屏蔽掉層：功效是清除電導體表層的凸凹不平所造成的場強提升，使電纜護套和電纜電導體有不錯的觸碰。④保護層厚度功效是維護電源電路免遭外部殘渣和水份的入侵，及其避免外力作用立即毀壞電纜。（二）電力電纜的類型
1、不低滲油浸紙帶絕緣層型電纜；2、不低滲油浸紙絕緣層電力電纜；3、不低滲油浸紙絕緣層分相型電纜；4、橡塑制品電纜：①高密度聚乙烯絕緣層電纜②聚乙烯絕緣層電纜③硫化橡膠絕緣層電纜（三）電力電纜的型號規格
1、型號規格2、電纜型號規格標準表示法一條電纜的規格型號除標出型號規格外，還應表明電纜的芯數、橫截面、工作標準電壓和長短。三、電力電纜的挑選標準（一）電纜長期性容許電纜載流量當電纜電導體溫度相當于電纜最大長期性操作溫度，而電纜中的發燙與排熱做到均衡時的負荷電流量，稱之為電纜長期性容許電纜載流量。
（二）電纜容許短路容量升溫四、電力電纜的鋪設電力電纜的鋪設常見問題1、找到所要鋪設電力電纜總數數最多的好多個非直線路段，也就是交叉口；
2、電力電纜進到電纜立井，盤柜的進出口貿易處，必須精準測算出每片盤和每一個立井處的電纜總數；
3、進行電力電纜安全通道工程施工后，電纜的二次設計方案也另外結束，并繪圖出電纜斷面圖。
五、電力電纜的運作與維護保養（一）電力電纜資金投入運作①剛裝電纜線路，須歷經工程驗收查驗達標，并申請辦理工程驗收辦理手續即可資金投入運作；
②斷電超出一個星期但不滿意一個月的電纜，再次資金投入運作前、應搖測其絕緣電阻值。斷電超出一個月但不滿意一年的，則務必做直流電抗壓試驗。斷電時間超出試驗周期時間的，務必做規范保護性試驗；
③改版終端設備頭、正中間頭和新做正中間頭的電纜，務必核查相位差，交流耐壓試驗絕緣電阻，并做抗壓試驗，所有達標后，才容許修復運作。
（二）電力電纜線路巡查1、平時巡查查驗周期時間和內容；
2、定期維護周期時間和內容。
（三）電力電纜試驗1、新電纜鋪設前應做工作交接試驗，安裝完工后和資金投入運作前也應做工作交接試驗；
2、接于供電系統的主進電纜及關鍵電纜，每一年應開展一次保護性試驗，別的電纜一般每1-三年試驗一次；
3、新鋪設的帶正中間連接頭的電纜線路，在資金投入運作3個月后，應開展保護性試驗，之后按試驗周期時間開展。
六、電力電纜線路故障及解決（一）電力工程電源電路線路普遍故障①接地裝置或短路故障故障；
②斷開故障；
③斷開并接地裝置故障；
④閃絡性故障。
（二）電力電纜線路故障分辨方式 ①當交流耐壓試驗電纜一芯或幾芯對地絕緣電阻，或芯與芯中間絕緣電阻小于100kΩ時，為低電阻器接地裝置或短路故障故障；
②當交流耐壓試驗電纜一芯或幾芯對地絕緣電阻，或芯與芯中間絕緣電阻小于標準值許多，但高過100kΩ時，為高電阻器接地裝置故障；
③當瑤測電纜一芯或幾芯對地絕緣電阻較高或一切正常，應開展電導體持續性試驗，查驗是不是有斷開，若有即是線路故障；
④當交流耐壓試驗電纜有一芯或幾芯電導體不持續，且經電阻器接地裝置時，為斷開并接地裝置故障；
⑤閃絡性故障多產生于保護性抗壓試驗，產生位置大多數在電纜終端設備和正中間連接頭。
（三）電力電纜線路故障檢驗方式 ①當故障點電阻器相當于無窮時，用底壓單脈沖發精確測量非常容易尋找短路故障；
②當故障點電阻器等于零時，用底壓單脈沖法精確測量非常容易尋找短路故障故障；
③當故障點電阻器超過零低于100kΩ時，用底壓單脈沖法精確測量非常容易尋找低阻故障；
④閃絡故障能用直閃法精確測量，故障點電阻器超過100kΩ，但標值轉變很大，每一次精確測量不確定性；
⑤高阻故障能用沖閃法精確測量，故障點電阻器超過100kΩ且標值明確。
